蝶閥係列

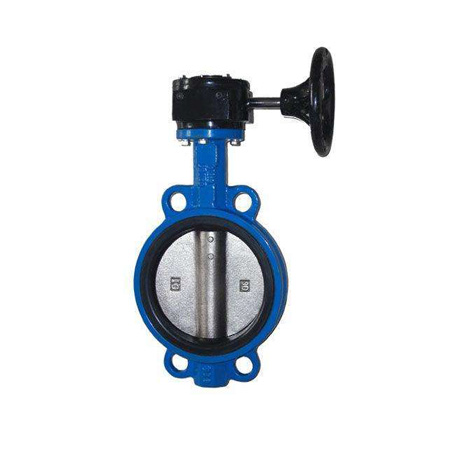

蝸輪對夾蝶閥此閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備。通過選用不同材質的閥板和密封座,以及板、軸通過無銷連接可用於更惡劣的工況，如脫硫、真空、海水淡化係統等。凸耳對夾式蝶閥可實現閥門的下遊管線及設備在線修複，並且該閥可實現閥門的下遊管線及設備在線修全國服務熱線：13729927285

產品詳情

產品簡介/ Product Introduction

此閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用於更惡劣的工況，如脫硫、真空、海水淡化係統等。凸耳對夾式蝶閥可實現閥門的下遊管線及設備在線修複，並且該閥可實現閥門的下遊管線及設備在線修複，並且該閥可安裝在管端作為排氣閥使用。

此閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等係統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。

產品特點 / Features

1、小型輕便，容易拆裝及維修，並可在任意位置上安裝。
2、結構簡單、緊湊、90°運轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到完全密封，氣體試驗泄露為零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨於直線，調節性能好。
7、啟閉試驗次數多達數萬次、壽命長。
8、凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路，均可用該閥替換，訂貨時該閥加帶副管供貨即可。

產品參數 / Product parameters

主要性能參數：
公稱壓力	PN 1.0/1.6Mpa
適用溫度	≤120℃
適用介質	水、空氣、食品、油品
主要零部件	閥體、閥瓣、閥杆、閥座、轉軸
主要材料	鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼

規格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	R1	R2	Φ2	f	J	X	W*W	重量
規格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	（PN10）	(PN16)	Φ2	f	J	X	W*W	Weight（kg）
32	125	73	32.9	35.8	32	100	100	7	65	50	R9.5	R9.5	12.6	10			9*9	1.6
40	125	73	33	39	32	110	110	7	65	50	R9.5	R9.5	12.6	10			9*9	1.8
50	125	73	43	52	32	125	125	7	65	50	R9.5	R9.5	12.6	10			9*9	2.3
65	136	82	46	64	32	145	145	7	65	50	R9.5	R9.5	12.6	10			9*9	3.3
80	142	91	45.21	78	32	160	160	7	65	50	R9.5	R9.5	12.6	10			9*9	3.7
100	163	106	52.07	104	32	180	180	10	90	70	R9.5	R9.5	15.77	12			11*11	5.2
125	176	128	55.5	123	32	210	210	10	90	70	R9.5	R9.5	18.92	12			14*14	7.5
150	196	143	55.75	155	32	240	240	10	90	70	R11.5	R11.5	18.92	12			14*14	8.7
200	228	170	60.58	202	45	295	295	12	125	102	R11.5	R11.5	22.1	15			17*17	15
250	258	204	68	250	45	350	355	12	125	102	R11.5	R14	28.45	15			22*22	23
300	292	239	76.9	301	45	400	410	12	125	102	R11.5	R14	31.6	15			22*22	35
350	336	267	76.17	333.3	45	460	470	14	150	125	R11.5	R14	31.6	18	34.6	8		45
400	365	297	85.7	389.6	51	515	525	18	175	140	R14	R15.5	33.15	23	36.15	10		65
450	400	315	104.6	440.5	51	565	585	18	175	140	R14	R14	38	23	10.95	10		86
500	440	348	130.28	492	64	620	650	18	175	140	R14	R14	41.14	27	44.12	10		130.5
600	525	467	151.36	593	70	725	770	22	210	165	R15.5	R15.5	50.65	27	54.62	16		190.6
