閘閥係列

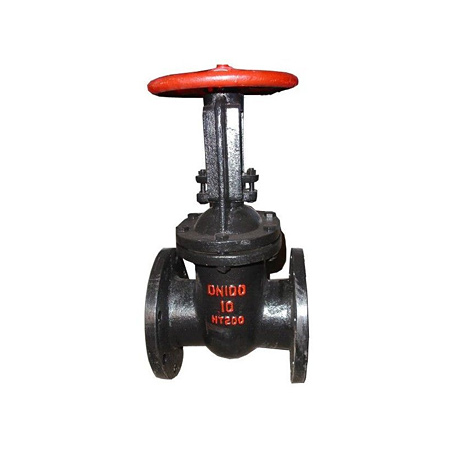

明杆鑄鐵閘閥閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質;閘閥適用的壓力、溫度及口徑範圍很大，尤其適用於中、大口徑的管道。暗杆閘閥的傳動螺紋位於閥體內部，在啟閉過程中，閥杆隻做旋轉運動，閘板在閥體內升降。全國服務熱線：13729927285

產品詳情

產品簡介/ Product Introduction

閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質;閘閥適用的壓力、溫度及口徑範圍很大，尤其適用於中、大口徑的管道。暗杆閘閥的傳動螺紋位於閥體內部，在啟閉過程中，閥杆隻做旋轉運動，閘板在閥體內升降。因此,閥門的高度尺寸小。

暗杆閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用於船舶、管溝等空間較小和粉塵含量大的環境。楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用於常溫、中溫的各種介質和壓力的環境。廣泛用於給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。

產品特點 / Features

1、本閥適用於液、氣介質管路和設備，作為接通和斷流之用。
2、本閥特別適用於雙向流通管路、直通式管路，流阻小。
3、本閥啟閉較省力，不易產生水錘現象，易於安裝。
4、密封副采用不鏽鋼材料，具有耐磨損，防腐蝕等特點。
5、手輪順時針為關，反之為開，不允許借助任何杠杆。

產品參數 / Product parameters

主要性能參數：
適用溫度	≤200℃
適用介質	水、油品、氣及非腐蝕性介質
主要零部件	閥體、閥板、閥杆、密封麵、閥蓋
主要材料	鑄鐵

類型	公稱通徑DN(mm)	L	D	D1	b	Z-Φd	H	Do	重量 weight
暗杆	40	165	150	110	18	4-Φ19	257	140	10/11
	50	178	165	125	20	4-Φ19	290	160	16/17
	65	190	185	145	20	4-Φ19	315	160	20/21
	80	203	200	160	22	8-Φ19	362	200	26/28
	100	229	220	180	24	8-Φ19	397	200	33/35
	125	254	250	210	26	8-Φ19	447	240	46/49
	150	267	285	240	26	8-Φ23	500	240	65/70
	200	292	340	295	26/30	8-Φ23/12-Φ23	597	320	101/108
	250	330	395/405	350/355	28/32	12-Φ23/12-Φ28	735	320	163/188
	300	356	445/460	400/410	28/32	12-Φ23/12-Φ28	840	400	226/260
	350	381	505/520	460/470	30/36	16-Φ23/16-Φ28	925	400	290/334
	400	406	565/580	515/525	32/38	16-Φ28/16-Φ31	1087	500	410/472
	450	432	615/640	565/585	32/40	20-Φ28/20-Φ31	1175	500	620/710
	500	457	670/715	520/650	34/42	20-Φ28/20-Φ34	1440	500	760/875
	600	508	780/840	725/770	36/48	20-Φ31/20-Φ37	1585	500	1000/1150
明杆	40	165	150	110	18	4-Φ19	252	135	11/12
	50	178	165	125	20	4-Φ19	295	180	17/18
	65	190	185	145	20	4-Φ19	330	180	21/22
	80	203	200	160	22	8-Φ19	382	200	27/28
	100	229	220	180	24	8-Φ19	437	200	35/37
	125	254	250	210	26	8-Φ19	508	240	46/49
	150	267	285	240	26	8-Φ23	580	240	66/70
	200	292	340	295	26/30	8-Φ23/12-Φ23	760	320	103/108
	250	330	395/405	350/355	28/32	12-Φ23/12-Φ28	875	320	166/190
	300	356	445/460	400/410	28/32	12-Φ23/12-Φ28	1040	400	238/274
	350	381	505/520	460/470	30/36	16-Φ23/16-Φ28	1195	400	310/356
	400	406	565/580	515/525	32/38	16-Φ28/16-Φ31	1367	500	440/506
	450	432	615/640	565/585	32/40	20-Φ28/20-Φ31	1460	500	660/759
	500	457	670/715	620/650	34/42	20-Φ28/20-Φ34	1710	500	810/932
	600	508	780/840	725/770	36/48	20-Φ31/20-Φ37	2129	500	1100/1256
