閘閥係列

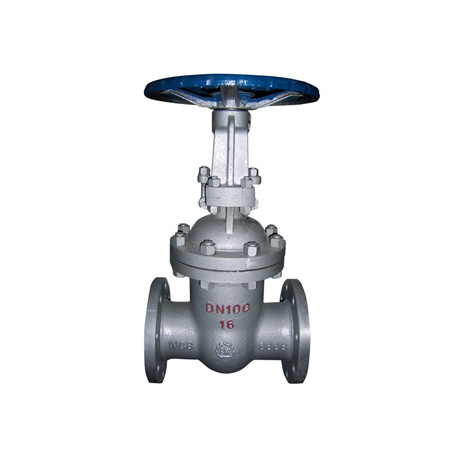

鑄鋼閘閥所有用金屬鋼材料澆鑄成鑄件加工的閘閥統稱鑄鋼閘閥。與鑄鋼閘閥相對應的還鑄鐵閘閥、鍛鋼閘閥，可鍛鑄鐵閘閥。鑄鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關 , 不能作調節和節流。閘板有兩個密封麵 , 最常用的模式閘板閥的兩個密封麵形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。全國服務熱線：13729927285

產品詳情

產品簡介/ Product Introduction

所有用金屬鋼材料澆鑄成鑄件加工的閘閥統稱鑄鋼閘閥。與鑄鋼閘閥相對應的還鑄鐵閘閥、鍛鋼閘閥，可鍛鑄鐵閘閥。鑄鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關 , 不能作調節和節流。閘板有兩個密封麵 , 最常用的模式閘板閥的兩個密封麵形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。

楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封麵角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等體管線上作為調節和截流裝置使用。

產品特點 / Features

流體阻力小 , 密封麵受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限製 , 不擾流、不降低壓力。結構簡單 , 結構長度短，製造工藝性好，耐高溫耐高壓可選材料多，適用範圍廣。

產品參數 / Product parameters

主要性能參數：
適用溫度	≤425℃
適用介質	水、油品、蒸汽、酸性介質等
主要零部件	閥體、閥蓋、支架、閥瓣、閥杆、閥座
主要材料	碳鋼、不鏽鋼

公稱壓力PN（Mpa）	公稱通徑DN(mm)	尺寸 Dimension(mm)								重量 weight
公稱壓力PN（Mpa）	公稱通徑DN(mm)	L	D	D1	D2	b-f	n-Φd	H	Do	重量 weight
1.6	15	130	95	65	45	16-2	4-Φ14	170	120	5
	20	150	105	75	55	16-2	4-Φ14	190	140	6.5
	25	160	115	85	65	16-2	4-Φ14	205	160	9
	32	180	135	100	78	18-2	4-Φ18	270	180	12
	40	200	145	110	85	18-3	4-Φ18	310	200	26.5
	50	250	160	125	100	18-3	4-Φ18	358	240	29
	65	265	180	145	120	18-3	4-Φ18	373	240	33
	80	280	195	160	135	20-3	8-Φ18	435	280	45
	100	300	215	180	155	20-3	8-Φ18	500	300	63
	125	325	245	210	185	22-3	8-Φ18	614	320	108
	150	350	280	240	210	24-3	8-Φ23	674	360	134
	200	400	335	295	265	26-3	12-Φ23	818	400	192
	250	450	405	355	320	30-3	12-Φ25	969	450	273
	300	500	460	410	375	30-4	12-Φ25	1145	560	379
	350	550	520	470	435	34-4	16-Φ25	1280	640	590
	400	600	580	525	485	36-4	16-Φ30	1452	640	850
	450	650	640	585	545	40-4	20-Φ30	1541	720	907
	500	700	705	650	608	44-4	20-Φ34	1676	720	958
	600	800	840	770	718	48-5	20-Φ41	1874	800	1112
2.5	15	130	95	65	45	16-2	4-Φ14	170		5.5
	20	150	105	75	55	16-2	4-Φ14	190		7
	25	160	115	85	65	16-2	4-Φ14	205		11
	32	180	135	100	78	18-2	4-Φ18	270		14
	40	200	145	110	85	18-3	4-Φ18	310		30
	50	250	160	125	100	20-3	4-Φ18	358		34
	65	265	180	145	120	22-3	8-Φ18	373		36
	80	280	195	160	135	22-3	8-Φ18	435		50
	100	300	230	190	160	24-3	8-Φ23	500		69
	125	325	270	220	188	28-3	8-Φ25	614		116
	150	350	300	250	218	30-3	8-Φ25	674		141
	200	400	360	310	278	34-3	12-Φ25	818		192
	250	450	425	370	332	36-3	12-Φ30	969		207
	300	500	485	430	390	40-4	16-Φ30	1145		400
	350	550	550	490	448	44-4	16-Φ34	1280		631
	400	600	610	550	505	48-4	16-Φ34	1452		900
	450	650	660	600	555	50-4	20-Φ34	1541		1013
	500	700	730	660	610	52-4	20-Φ41	1676		1166
	600	800	840	770	718	56-5	20-Φ41	1874		1258
